掃描電鏡噴金工藝你知道多少？
日期：2022-08-11
澤攸科技小編上期帶大家了解了掃描電鏡為什么要噴金。那么樣品導電膜的制備技術又有哪些呢？樣品噴金又有哪些特點呢？掃描電鏡掃描電鏡噴金工藝都有哪些，下面澤攸科技小編繼續為您介紹。
1、理想膜層的特點：
（1） 良好的導熱和導電性能。
（2）在3-4nm分辨率尺度內不顯示其幾何形貌特點，避免引入不必要的人為圖像。
（3）不管樣品的表面形貌如何，覆蓋在所有部位的膜層需要薄厚均勻。
（4）膜層對樣品明顯的化學成分有干擾，也不顯著的改變從樣品中發射的X射線強
度。這層膜主要增加樣品表面的導電性能和導熱性能，導電金屬膜層的厚度普遍電位在1-10nm。
2、掃描電鏡噴金工藝
在樣品表面形成薄膜有多種方法，對于掃描電鏡和X射線顯微分析，只有熱蒸發和離子濺射鍍膜實用。
蒸發鍍膜：許多金屬和無機絕緣體在真空中被某種方法加熱，當溫升足夠高，蒸發氣壓達到1.3Pa以上時，就會迅速蒸發為單原子。
離子濺射鍍膜：高能離子或者中性原子撞擊某個靶材表面，把動量釋放給幾個納米范圍內的原子，碰撞時某些靶材原子得到足夠的能量斷開與周圍原子的結合健，并且被移位。如果撞擊原子的力量足夠，就能把表面原子濺射出靶材。
一般用鎢絲籃作為電阻加熱裝置，把小于1毫米以下的金屬絲纏繞在在其表面。就像在白熾燈燈絲上，或者電爐的加熱絲上加上需要蒸發的金屬；也有用加熱坩堝，蒸發金屬粉末。
優點：可提供碳和多種金屬的鍍層，鍍層精細均勻，適合非常粗糙的樣品，高分辨研究?？梢試娞迹ㄌ及艋蛱祭K），有利于對樣品中非碳元素的能譜分析。非導電樣品觀察背散射電子圖像，進行EBSD分析，也應該噴碳處理。
缺點：這種方法容易對樣品產生污染，蒸發溫度過高（例如碳的蒸發溫度為3500K)，會損傷熱敏感材料。

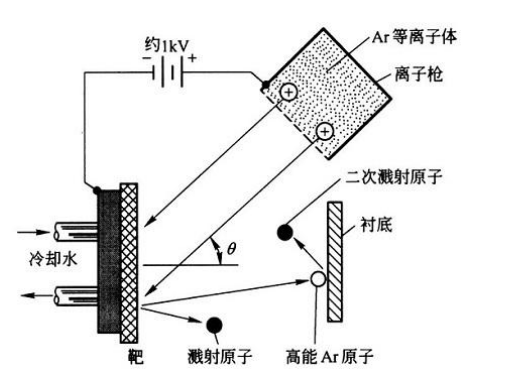

離子束濺射：氬氣態離子槍，發射的離子，被加速到1-30kev，經過準直器或一個簡單的電子透鏡系統，聚焦形成撞擊靶材的離子束。高能離子撞擊靶材原子，原子以0-100ev的能量發射，這些原子沉積到樣品與靶材有視線的范圍內的所有表面?？梢詫崿F1.0nm分辨率鍍膜。
二極直流濺射：是簡單的一種。1-3kev
冷二極濺射：將二極直流濺射改進，用幾個裝置保持樣品在整個鍍膜過程中都是冷態?？朔O濺射的熱損傷問題。采用環形靶材代替盤形靶；在中間增加一個永磁鐵，并且在靶的周圍加上環形極靴，偏轉轟擊在樣品表面的電子。如果用一個小的帕爾貼效應的低溫臺，可以實現融點在30攝氏度的樣品鍍膜。
以上就是澤攸科技小編介紹的掃描電鏡噴金工藝。秉承操作便捷、快速成像、性能穩定的設計目標，澤攸科技自主研發了ZEM15臺式掃描電鏡，更多關于掃描電鏡的問題請咨詢18817557412（微信同號）。
作者：澤攸科技
