    原位透射電子顯微鏡光學-光電測量系統應用案例

    日期:2017-12-20

           CdS和ZnO都具有良好的光電性能,被認為在光電探測器等領域有著廣闊的應用前景。但是,CdS一維材料存在低量子效率和低響應速度等問題,ZnO納米材料也存在低響應速度和較差的光電流穩定性等問題。本文報道了一種有趣的樹枝狀CdS/ZnO異質結納米材料,該材料相對于普通的CdS納米帶進一步提高了光電響應性能。結合原位透射電子顯微鏡光學-光電測量系統(ZepTools Technology Co., Ltd.),研究者們揭示了該材料結構特性與光電響應性能之間的聯系。相關研究成果發表在《Nanoscale》上。

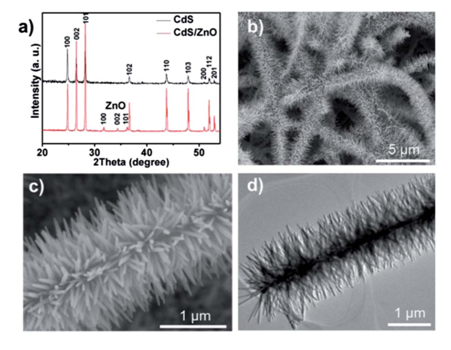

    圖1:(a)CdS納米帶與CdS/ZnO樹枝狀異質結的XRD峰對比。(b)低倍數SEM下觀測到的CdS/ZnO樹枝狀異質結。(c)(d)分別對應SEM和TEM下觀測到的CdS/ZnO樹枝狀異質結。

    圖1:(a)CdS納米帶與CdS/ZnO樹枝狀異質結的XRD峰對比。(b)低倍數SEM下觀測到的CdS/ZnO樹枝狀異質結。(c)(d)分別對應SEM和TEM下觀測到的CdS/ZnO樹枝狀異質結。




    圖2:(a)原位透射電子顯微鏡光學-光電測量系統應用示意圖。(b)原位透射電子顯微鏡光學-光電測量樣品桿頭部實拍圖。



    圖2:(a)原位透射電子顯微鏡光學-光電測量系統應用示意圖。(b)原位透射電子顯微鏡光學-光電測量樣品桿頭部實拍圖。


           實驗樣品被粘在金針上,并安置于原位樣品桿頭部。金針的另一端是一個可三維操縱的光電探針。光電探針是由一個鎢金屬掃描探針和一根雙向光纖組成。通過操縱光電探針,可以使探針與樣品緊貼并形成回路,光信號也可通過光纖照到樣品位置。光纖外接405 nm激光器后,可在TEM中對樣品施加405 nm光信號,同時原位測量光電響應性能。


    圖3:CdS/ZnO樹枝狀異質結在TEM下的結構表征。


    圖3:CdS/ZnO樹枝狀異質結在TEM下的結構表征。



    圖4:(a)(b)分別對應CdS納米帶和CdS/ZnO異質結安置在原位光學-光纖樣品桿中的TEM圖像。(c)(d)分別對應CdS納米帶和CdS/ZnO異質結I-V曲線的開關特性。(e)(f)分別對應CdS納米帶和CdS/ZnO異質結對周期性光信號的響應特性。


    圖4:(a)(b)分別對應CdS納米帶和CdS/ZnO異質結安置在原位光學-光纖樣品桿中的TEM圖像。(c)(d)分別對應CdS納米帶和CdS/ZnO異質結I-V曲線的開關特性。(e)(f)分別對應CdS納米帶和CdS/ZnO異質結對周期性光信號的響應特性。





    以上就是澤攸科技介紹的原位透射電子顯微鏡光學-光電測量系統應用案例,文中使用的原位樣品桿價格請咨詢18817557412(微信同號)



    原位透射電鏡光電樣品桿
