    臺式掃描電子顯微鏡在液晶顯示器增亮膜檢測中的應用

    日期:2023-05-05

    液晶顯示器(Liquid Crystal Display, LCD)是當前社會中應用非常多的顯示器,在日常生活中隨處可見。LCD主要由彩色濾光片基板(Color filter,CF)、TFT陣列(TFT Array) 基板和背光模塊(Back light unit)三大部分所組成。

    TFT LCD面板結構

    TFT LCD面板結構

    (圖片來源于網絡)

    在這三大組成部分里面,背光模塊對LCD非常重要,因為背光質量決定了液晶顯示屏的亮度、出射光均勻度、色階等重要參數,決定了液晶顯示器的發光效果。在背光模塊中有一層非常重要的光學薄膜--增亮膜(Brightness Enhancement Film,BEF)。在增亮膜誕生之前,液晶面板的光源利用率非常低。增量膜又叫棱鏡片(Prism Sheet),起源于上世紀九十年代,早期由美國3M公司開發,他們的技術人員將棱鏡導管技術應用到LCD領域。增量膜是在PET表面利用微復技術和薄膜技術形成棱鏡結構,利用棱鏡片改變入射光的光路,使光的出射范圍更加集中而被LCD更有效的利用,因此可有效提升照明亮度、均勻度及影像對比度,并間接改善背光模塊的耗電性能。

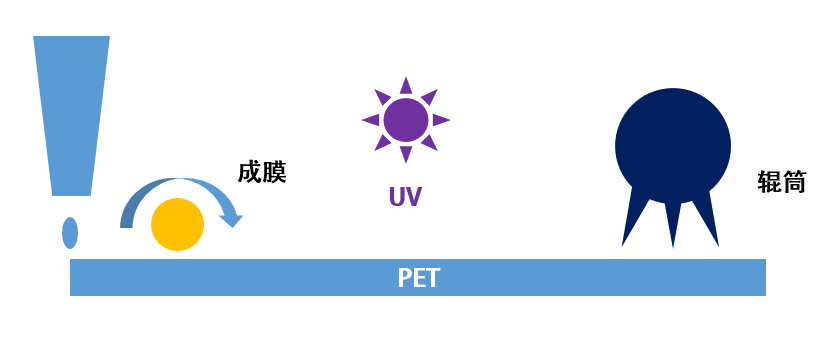

    增量膜的制備工藝

    (圖片來源于網絡)

    增量膜的成型過程主要分為涂膜、成型固化兩個步驟:PET基材向前移動,涂布機將紫外固化膠均勻覆蓋在PET基材表面,然后帶有微棱鏡結構的輥筒在涂敷層上成型,同時紫外燈固化在PET基材表面形成微結構、并固化于膜的表面。

    今天我們聊聊臺式掃描電子顯微鏡在LCD背光模塊增量膜表征中的應用。

    3M增量膜表面棱形微觀結構的SEM觀察

    3M增量膜表面棱形微觀結構的SEM觀察

    (BSE&SE 混合像 BSE占60%,SE占40%)

    3M增量膜表面形貌結構的局部放大圖像

    3M增量膜表面形貌結構的局部放大圖像

    (BSE,SE各占50%)

    3M增量膜表面微觀結構的SEM觀察, BSE圖像

    3M增量膜表面微觀結構的SEM觀察, BSE圖像

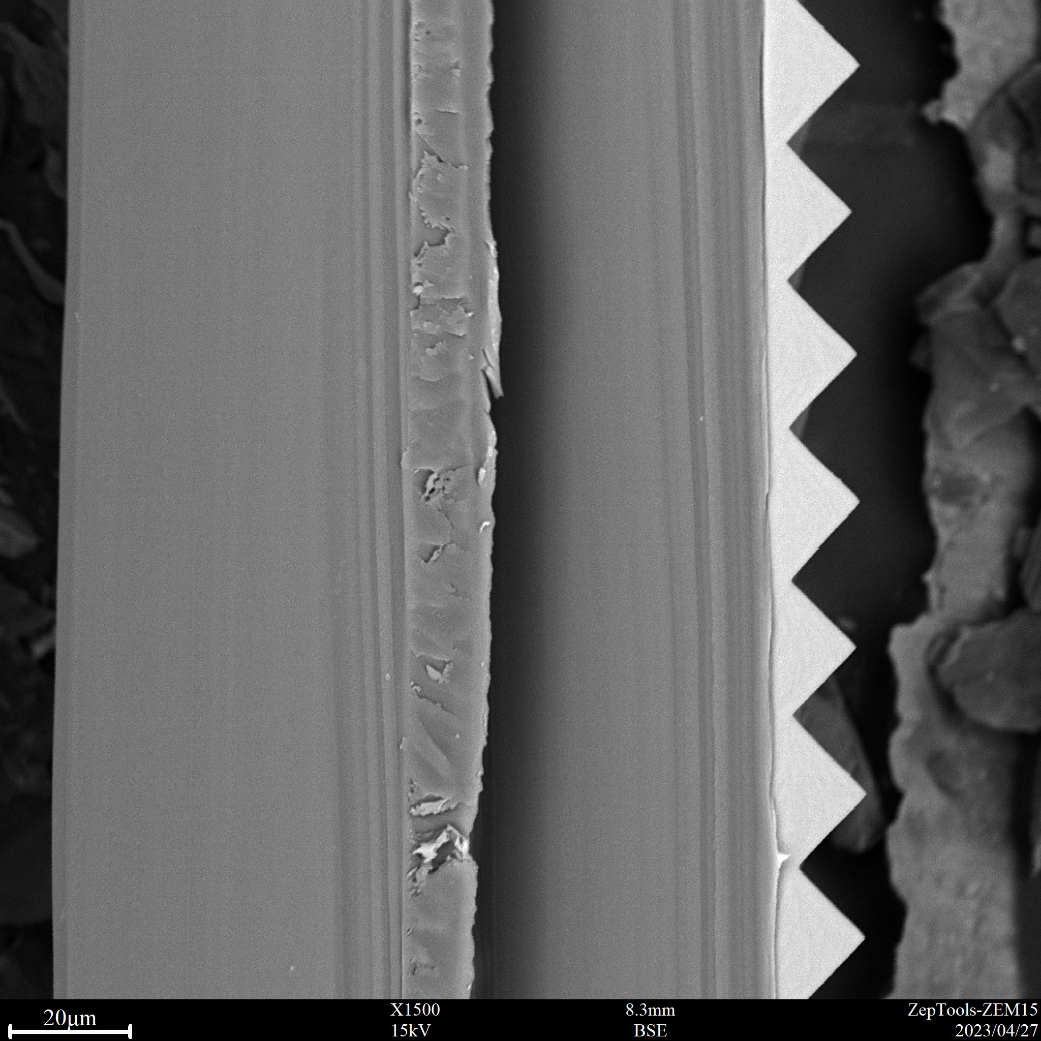

    增量膜截面形貌特征的SEM表征

    增量膜截面形貌特征的SEM表征

    增量膜截面的EDS面掃描分布圖像

    增量膜截面的EDS面掃描分布圖像

    增量膜截面樣棱形結構局部區域的EDS譜圖采集

    增量膜截面樣棱形結構局部區域的EDS譜圖采集

    增量膜截面樣棱形結構局部區域的EDS譜圖采集

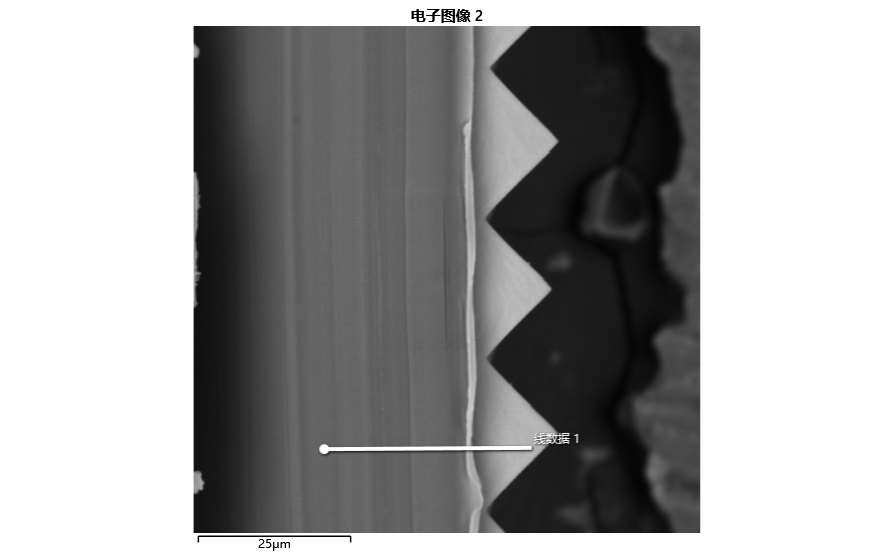

    增量膜截面微區的EDS線掃描表征

    增量膜截面微區的EDS線掃描表征


    增量膜截面微區的EDS線掃描表征


    我們在3M增量膜截面棱形結構區域采集了EDS譜圖,發現Zr元素的含量較高,在襯底中C元素的含量較高,并且C元素含量并非均一分布。利用EDS線掃的功能可以非常直接的觀察到材料中所含化學元素分布的變化。

    綜上:搭配EDS能譜儀的臺式掃描電子顯微鏡對增量膜(棱鏡膜)的微觀結構觀察和成分分析十分有幫助。

    ZEM15臺式掃描電子顯微鏡

    ZEM15臺式掃描電子顯微鏡

    以上就是澤攸科技介紹的臺式掃描電子顯微鏡在液晶顯示器增亮膜檢測中的應用,關于臺式掃描電鏡價格請咨詢15756003283(微信同號)
